一，前言

  隨著電網容量的增大，智能化、自動化水平的提高，電纜用量越來越大。變電站、配電房、開閉所及開關站電纜溝規模也越來越龐大復雜，由于其位于地表下，往往成為安全的死角。地溝電纜故障發生通常為隱蔽漸進方式，一旦發現事故癥狀，通常損失難以挽回，嚴重時還會影響到電網的安全運行。

  為了能夠幫助電力巡檢人員安全、方便、快捷地管理，集可視化、智能化、無人化于一體的現代智能監控系統已逐步取代原有傳統的管理模式，先進的技術和設備為電力電纜隧道的運行維護提供更多領域的技術支持和保障，進行全天候24小時的監控，實現了電纜隧道、溝井內環境及運行狀態的在線實時監測。

  電纜隧道管廊綜合在線監測系統主要有電纜隧道管廊環境綜合監測系統、電纜狀態監測（高壓電纜護層環流監測系統、電纜局放監測系統、剩余電流監測、分布式光纖測溫、載流量分析、電纜故障預警與精確定位系統、電纜應力/振動監測等）、視頻監測系統、智能井蓋監測系統、重點區域自動滅火裝置、隧道無線信號覆蓋系統、隧道智能巡檢機器人監測系統、隧道本體/結構監測（隧道防沉降監測系統、隧道防外力破壞監測系統、應力變監測等）和隧道綜合監控中心平臺等組成。利用現代高科技電子技術、傳感器技術、計算機網絡技術、通信技術以及嵌入式技術，對電纜隧道環境、設備設施等實現數據查詢，參數設置等功能。

二，產品介紹

1，  高壓電纜護層環流監測系統

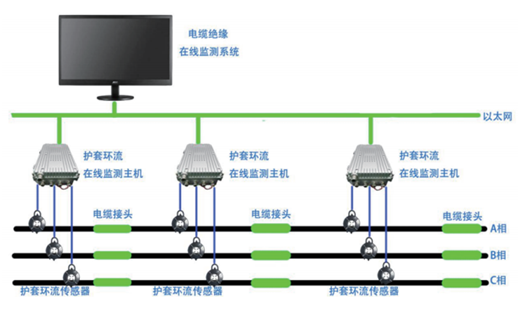

  電纜護層環流在線監測裝置由前端監測設備和后端監控中心組成，前端電流監測裝置對高壓電纜接頭處加裝0-200A單模精確CT電流互感器及精確接地環流采集裝置，實時監測10kV及以上高壓電纜的每個高壓電纜金屬護層接地點的電流參數?？赏ㄟ^RS485通信方式把報警信息發送到監控中心，以便及時對發生故障的電纜進行更換或搶修?？蓪崿F對0-200A接地環流精確測量及定時巡檢測量，取代傳統人工方式的定期接地環流巡測，有效判斷接地箱被盜或接地線被盜割，大大減輕現場測量的勞動強度，提高系統維護效率。

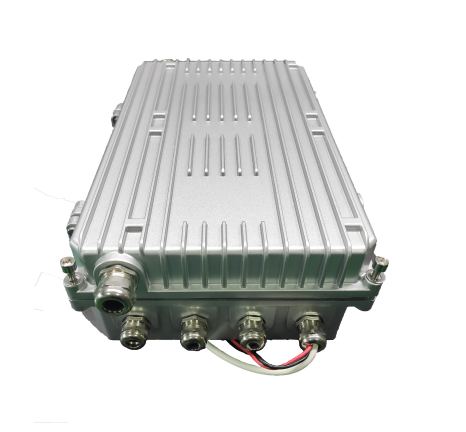

1.1 護層環流主機

    高壓電纜護層環流在線監測主機裝置具備多種數據接口直接與內置模塊、傳感器實現相應數據的采集功能，還有超限接地環流報警功能。以模塊化設計，具備多種擴展功能，可至少擴展三路護層電流接入，具有防電磁干擾和防水處理能力，工業級元器件，抗高溫85℃，耐低溫-20℃。

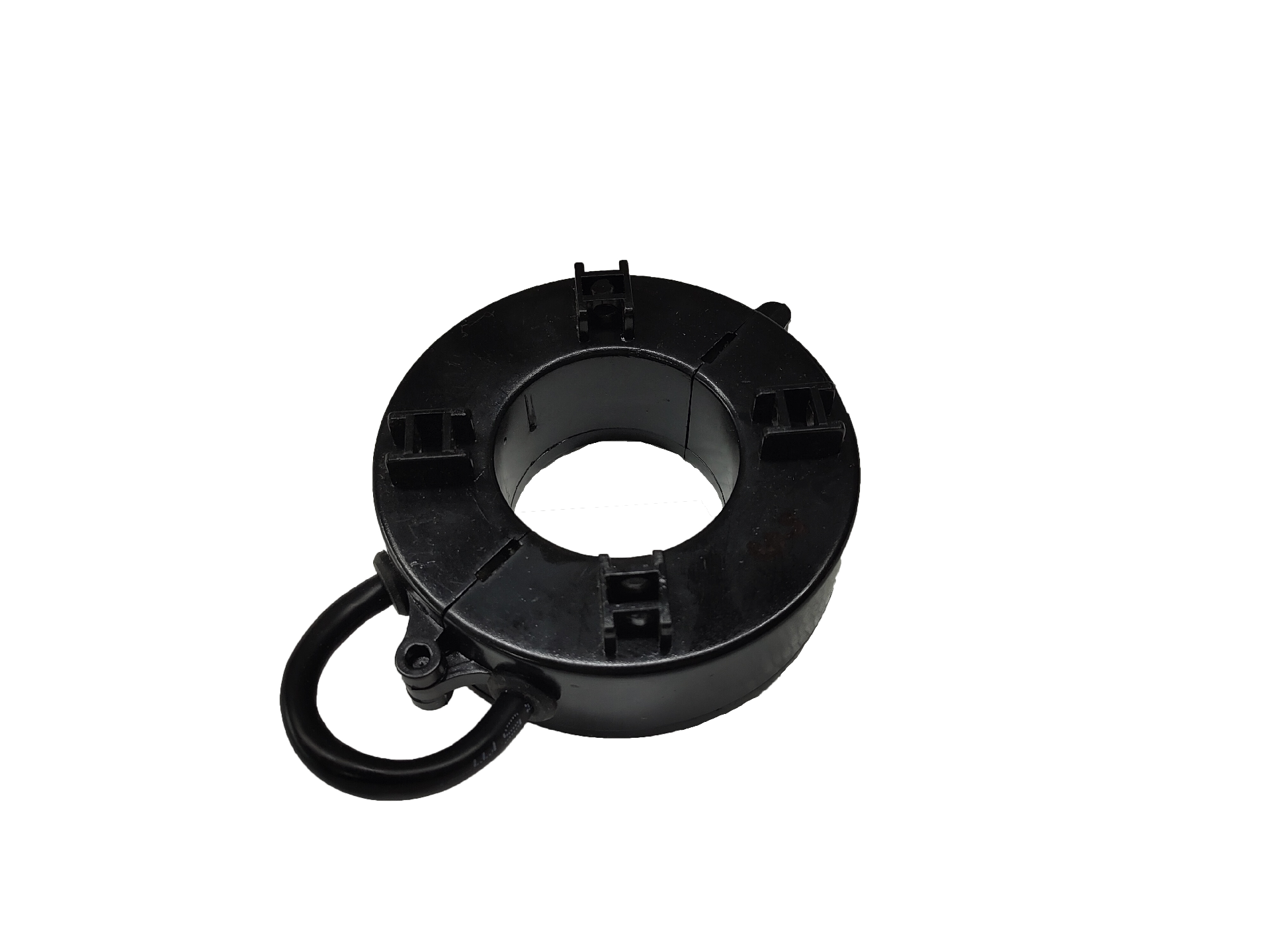

1.2 電流互感器

  采用精密電流互感器，用于0-200A精確接地環流采集并上報監控中心，內置瞬態大電流鎖定和觸發芯片及沖擊保護電路。

2，  電纜局放在線監測系統

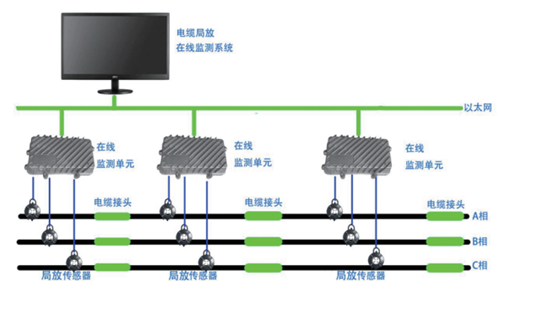

  采用模塊化設計方案，通過安裝在電纜接頭接地線上的高頻電流傳感器，來耦合電纜本體及接頭處的局部放電脈沖電流信號。耦合到的脈沖電流信號通過同軸電纜傳送至前面監測采集器，對模擬信號經過放大、濾波、模數轉換后變成數字信號再通過光纖傳送至測試主機。測試主機對所有傳感器的信號分別進行分類分析、計算，并將這些通過計算獲得的放電信息數據寫入到數據庫中，同時在監測系統的軟件面板上顯示監測結果。

2.1，產品介紹

• 本裝置提供局部放電初步定位功能，定位精度為GIS設備某個氣室，或變壓器內某一范圍。

• 本裝置實時檢測并顯示電力設備中的局部放電現象，可以判定金屬顆粒，懸浮電粒，內部電暈，固體絕緣內部缺陷，固體絕緣表面臟污等典型缺陷產生的局部放電信號。

• 本裝置靈敏度高，對金屬顆粒和浮電位體放電的檢測靈敏度可達5PC，能準確檢出電暈，爬電所放出局部放電。

• 本裝置具有局部放電模式庫和識別算法，提供背景噪聲，典型干擾和局部放電類型識別功能。

• 本裝置能夠根據后臺軟件設定的時間和項目保存局部放電檢測的歷史數據，提供數據備份和恢復功能，數據存儲時間不小于2年。

• 本裝置根據檢測結果和設定的報警條件，在達到報警條件時，自動發生報警信號。

• 本裝置可采用閾值報警，關聯報警和趨勢報警等多種報警模式，可根據局部放電嚴重程度設置多個報警級別。

• 本裝置穩定性好，選用優質傳感器，外接噪聲傳感器和特定濾波器，采用先進的檢測技術，配合軟件處理技術，抗干擾性強，有效提高了儀器的穩定性。

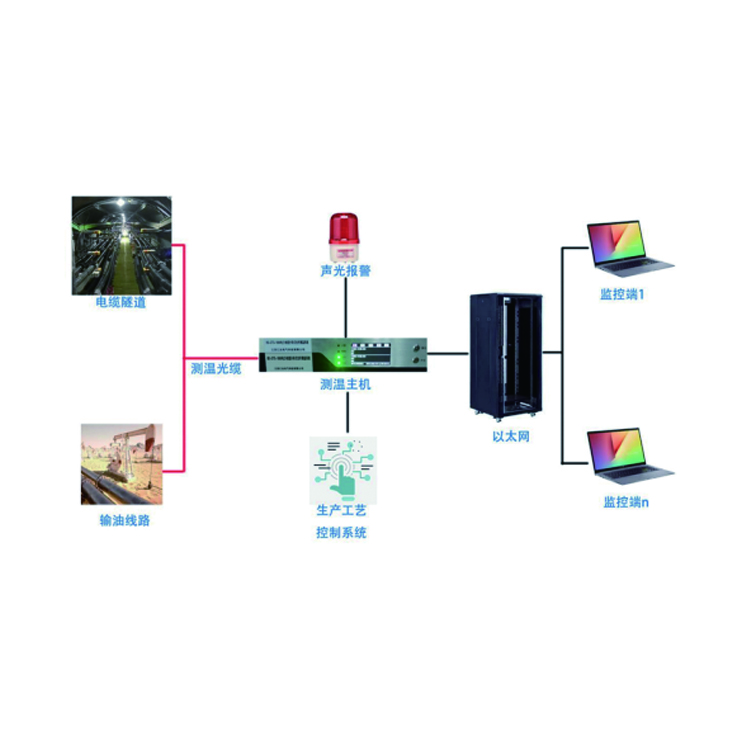

3，  電纜分布式光纖測溫系統

  可恢復式線型光纖差定溫火災探測器DTS-HD-5S是一款連續分布式光纖溫度傳感系統（Distributed Temperature Sensing System，DTS）。它采用先進的OTDR技術和Raman散射光對溫度敏感的特性，探測出沿著光纖不同位置的溫度變化，實現真正分布式的測量。線型光纖差定溫火災探測器除了及時預警火災隱患外，還能精確定位火災發生位置。作為一種成熟的分布式測溫手段，線型光纖差定溫火災探測器具有測量距離遠、測量精度高、響應速度快、抗電磁干擾、適于易燃易爆等危險場所等優點，可廣泛應用于高壓電纜在線監測、電力載流量分析、交通隧道火情監測、油氣儲罐火情監測、輸煤皮帶火情監測等領域。

3.1 產品介紹

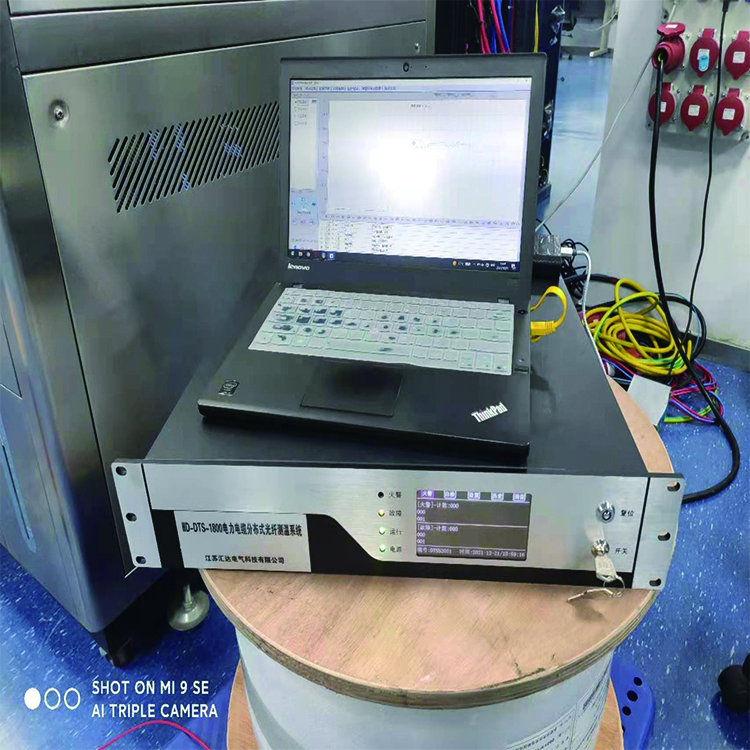

3.1.1 測溫主機

測溫主機是DTS-HD-5S的核心，實現溫度測量和火災判斷。測溫主機采用模塊化設計，可靠性高，同時憑借高速微弱信號處理技術優勢，*高可實現0.5m空間分辨率，技術指標達到國內領先水平。

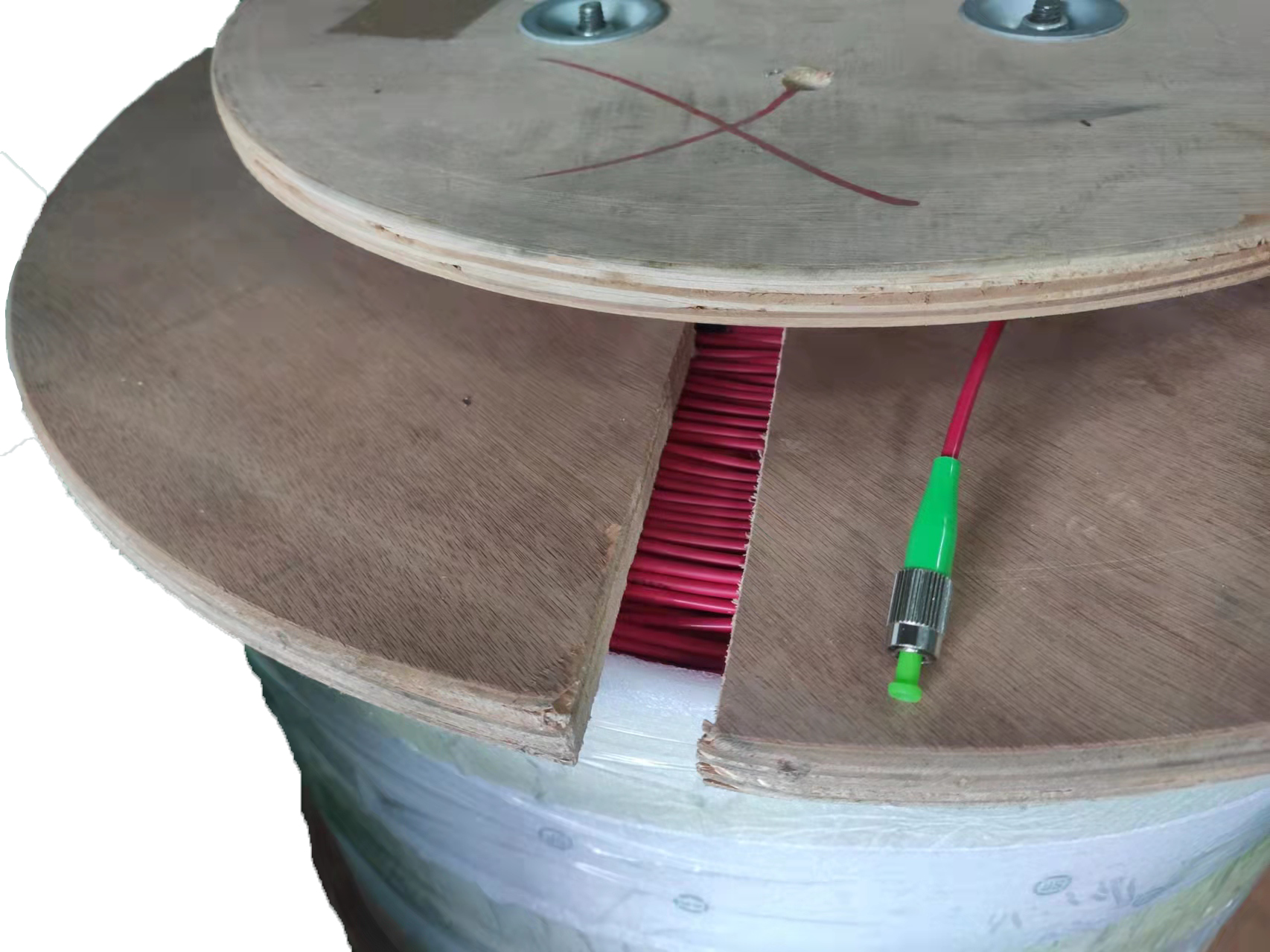

3.1.2 測溫光纖

  測溫光纖由石英玻璃拉制而成，通過各種封裝形成各種特性的光纜。光纜既是信號傳輸介質，又是溫度感測元件?？紤]到現場的惡劣環境，感溫探測光纜應具備良好的抗嚙咬，抗震特性，所以感溫探測光纜應具備緊固的護套，提供良好的防護特性，但同時感溫探測光纜也應該提供良好的溫度傳導性能，以保證快速的火災探測。

3.2 技術特點

• 快速性：系統測溫、定位速度非常高，為了提高測量時間，采用了高速微弱信號處理技術優勢，單次測量時間*短為3s，響應速度快。

• 分布特性：可提供連續動態監測長達十幾公里范圍內每隔0.5米各點的溫度變化信號，可任意設置各級溫度報警值。

• 先進性：該系統是目前性能指標*高、功能性*高、可靠性*高、技術*先進的分布式測溫產品。關鍵器件優選國外進口高性能器件，核心算法經過嚴格測試。

• 準確性：該系統的典型溫度分辨率達到0.5℃，溫度精度1℃，空間分辨率*高達0.5m。

• 靈活性：系統為實時在線監測方式，監測范圍內任何一點的報警信號上傳至火災報警控制器的時間不大于30s。

• 兼容性：系統主機為開放通信協議，提供與工作站聯接的通信接口，在中央控制室防災報警工作站以漢化的圖文方式顯示溫度曲線，報警位置，報警溫度等全部信號。

• 安全性：光纜分布式溫度監測系統具備安全記錄功能，可儲存一年以內的歷史數據，并可進行有效審核。

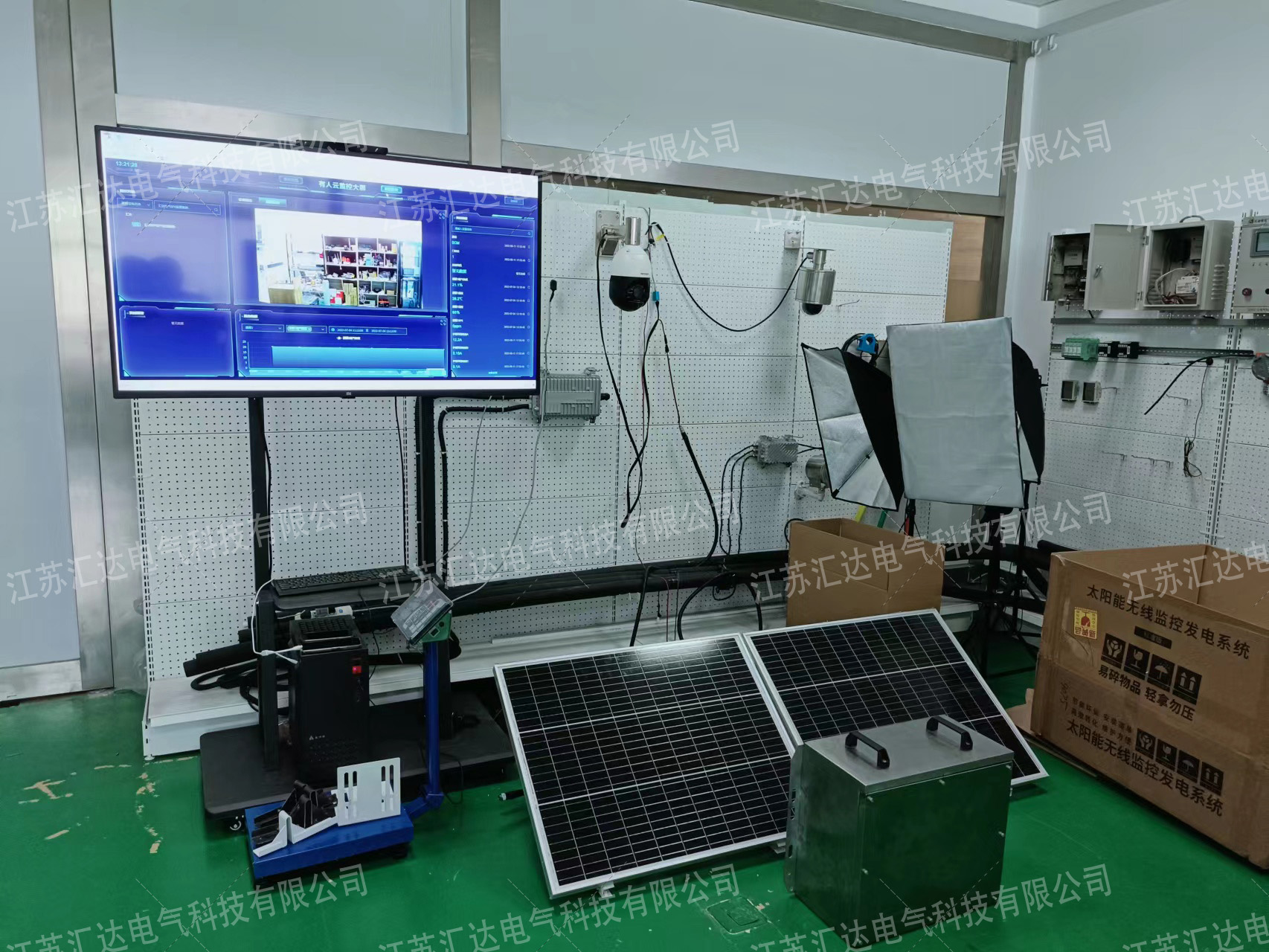

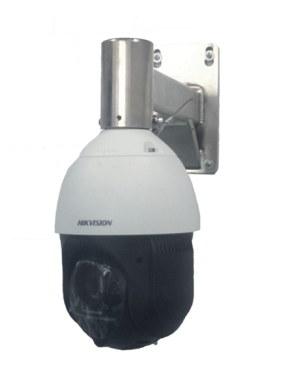

4，輸電線路可視化視頻在線監測裝置

  在當前線路走廊“三跨”線路越來越多的情況下，人工現場監護的方式效率低下，同時傳統的無線視頻監控裝置也對施工現場缺乏智能預警功能。我司“4G球”的出現，可以徹底解決不能及時發現的外力破壞、桿塔傾斜、防盜預警等問題，大幅降低由此引起的停電事故，減少經濟損失，同時更加合理有效地配置人員，保障線路的安全運行。

4.1 產品介紹

• 支持實時視頻觀看功能，并遠程控制云臺轉動。

• 支持24小時連續不間斷錄制現場視頻信息。

• 支持定時拍照，錄制視頻功能，采樣間隔可遠程調整和設置。

• 后臺系統具有PC端WEB，APP多種客戶端應用，具備圖片管理、查詢、命令發送和終端參數設置功能。

• 系統具備遠程設置中文字幕疊加功能。

• 具有失電數據保護功能。

• 具備歷史圖片查詢功能及圖片輪巡顯示功能。

• 移動偵測報警功能。

• 系統通過4G/3G等通信方式，數據上傳到統一的后臺上，由后臺系統進行統一的數據處理。

• 系統采用模塊化設計，具備標準化、一體化設計，以便于現場安裝及維護。

4.2 系統參數

• 供電方式：太陽能（100W）+鋰電池（100AH）

• 傳輸方式：支持移動、聯通、電信4G/3G

• 平均功耗：≤5W

• 視頻分辨率：≥1920*1080，200萬像素

• 視頻壓縮標準：H.264/H.265

• 數字變焦：≥20倍

• 工作溫度：-40℃~+65℃
