一，系統概述

    純凈的SF6氣體無色無味無毒且不燃，比重是空氣的5倍。當裝有SF6設備的配電裝置室（如GIS）發生泄漏后，SF6氣體在低層空間積聚到一定濃度后，如果工作人員進入室內，會發生大腦缺氧，甚至快速窒息等嚴重人身安全事故。另外，在電弧以及局部放電，高溫等因素影響下，SF6氣體會產生如SF4、S2F2、SOF2等高毒分解物，某些分解物遇水會產生腐蝕性電解質，這些不僅對人身安全構成嚴重威脅，還會危害電氣設備的正常運行。

    我司專門為SF6開關室、組合電器（GIS）室等室內工作人員人身保護需要開發的SF6氣體濃度/泄漏在線監測報警裝置，采用原裝進口傳感器，結合CPU強大的控制能力及友好的人機交互界面，可實時在線監測SF6氣體的濃度、氧氣含量及環境濕溫度，并將測量結果采用485總線進行數據傳輸，做到準確及時掌握運行設備的狀況，同時還具有語音、紅外人體感應及風機聯動控制功能。

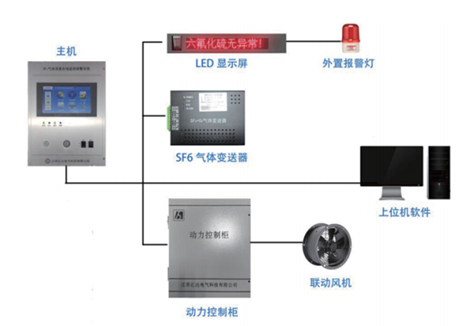

二，產品介紹

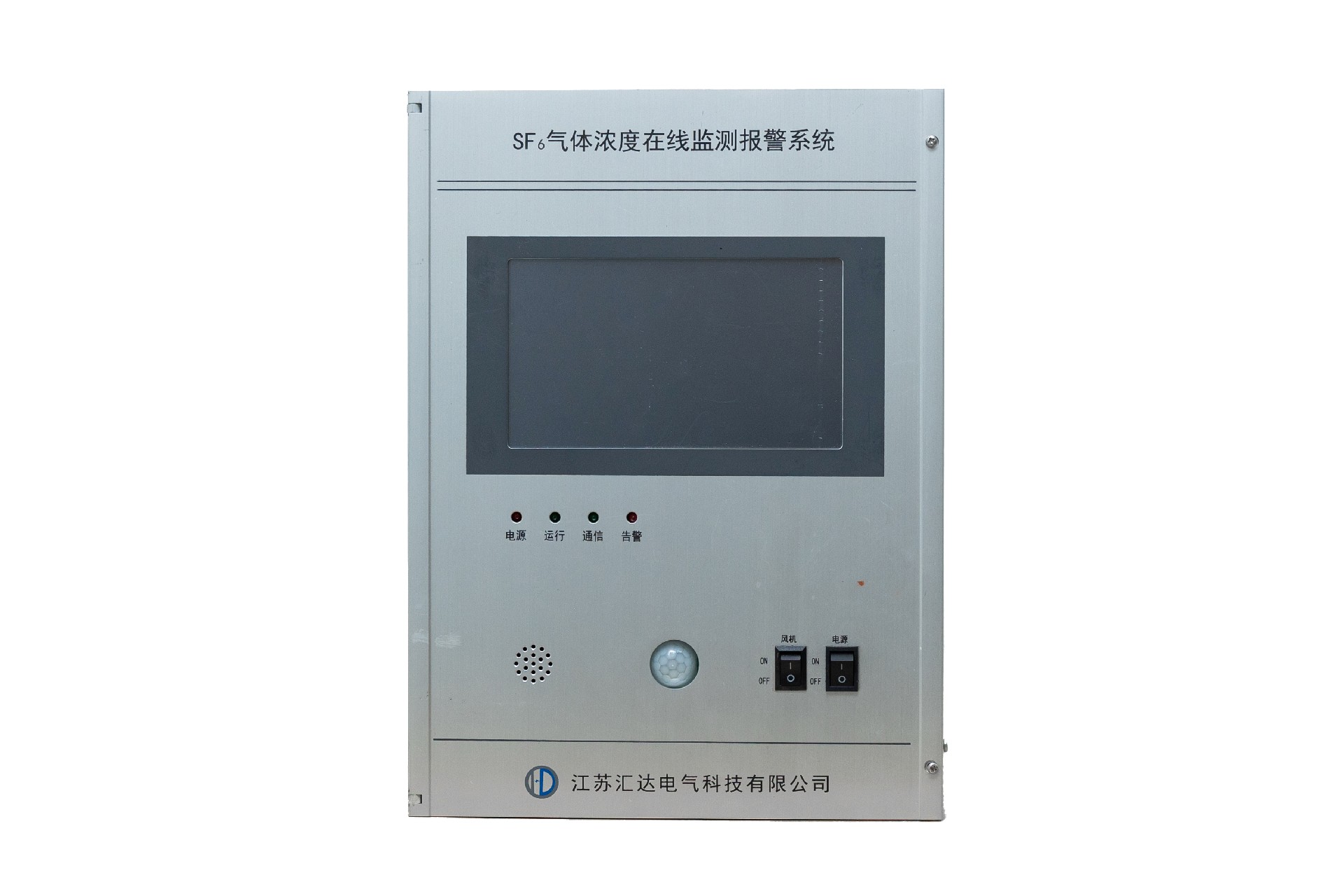

1，主機

SF6監測系統主機有8-64個傳感器通道可選，6路風機控制，傳感器報警閾值設定，面板紅外人體感應，語音播報監測狀態，485總線輸出，modbus通訊等。

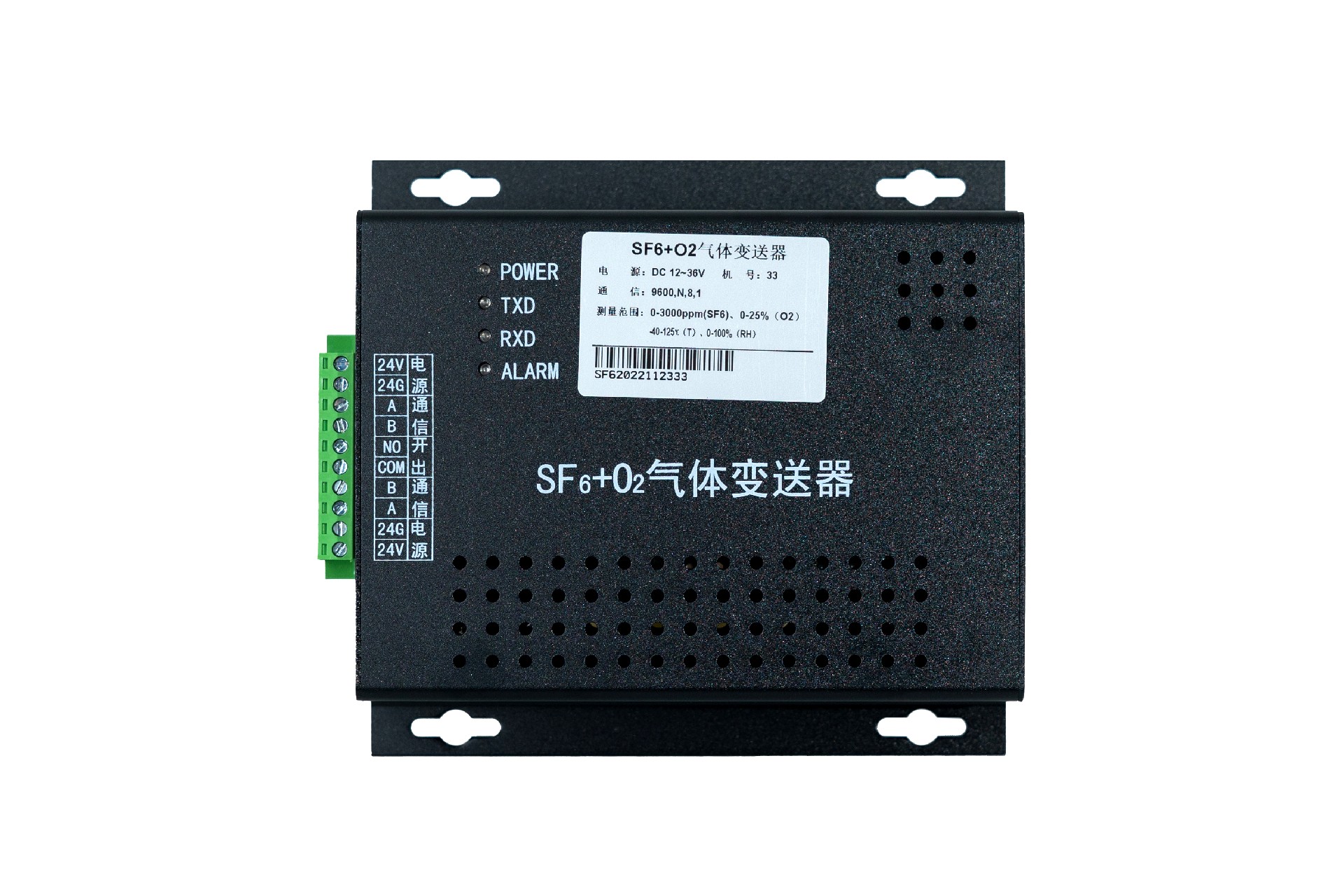

2，傳感器

SF6氣體傳感器四合一，由六氟化硫、氧氣、溫度、濕度傳感器組成。Modbus通訊，測量精度高，反應靈敏。

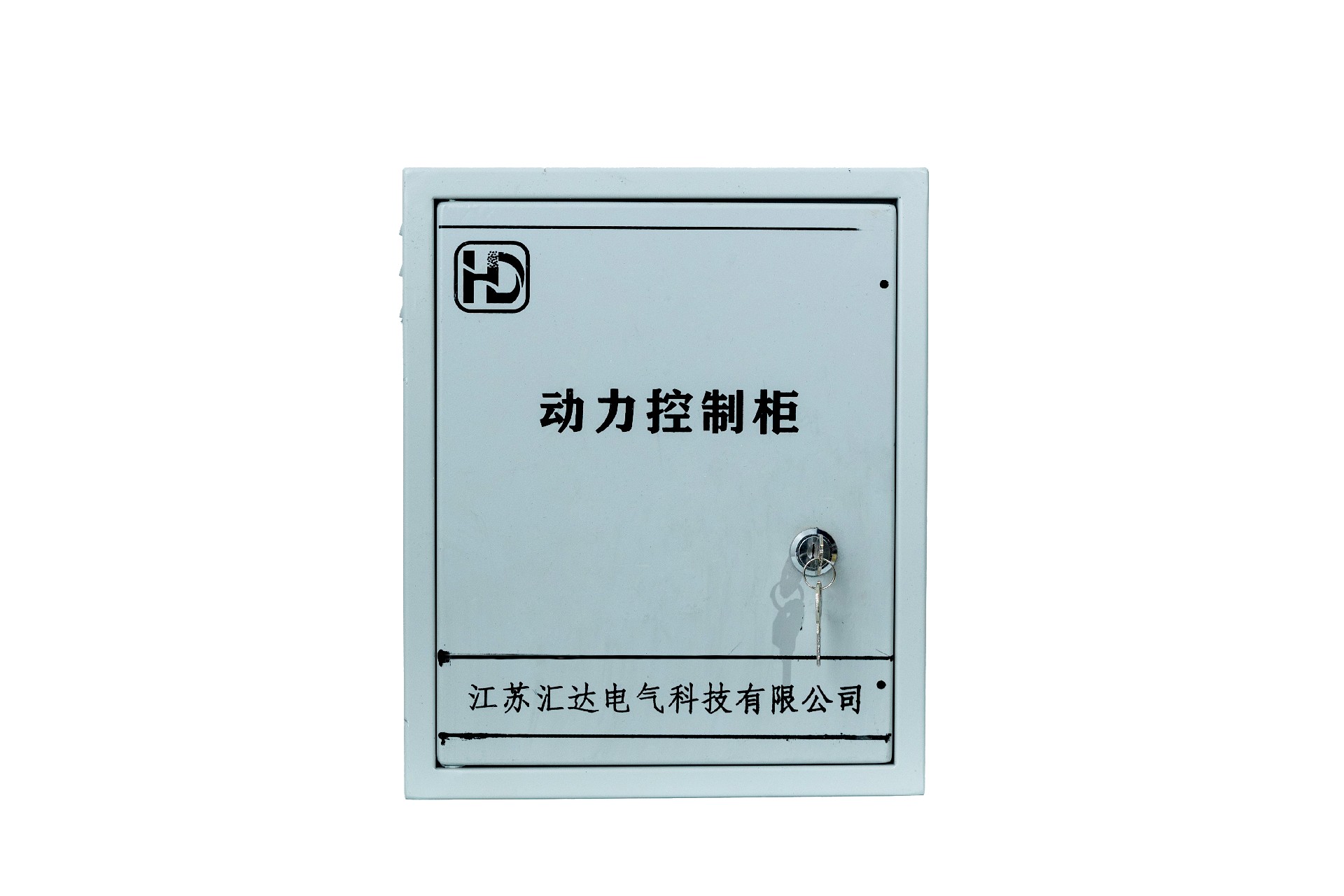

3，動力控制柜

動力控制柜由風機控制器，開關電源，交流接觸器組成，可手動控制，定時排風，強制排風。Modbus通訊，反應迅速。

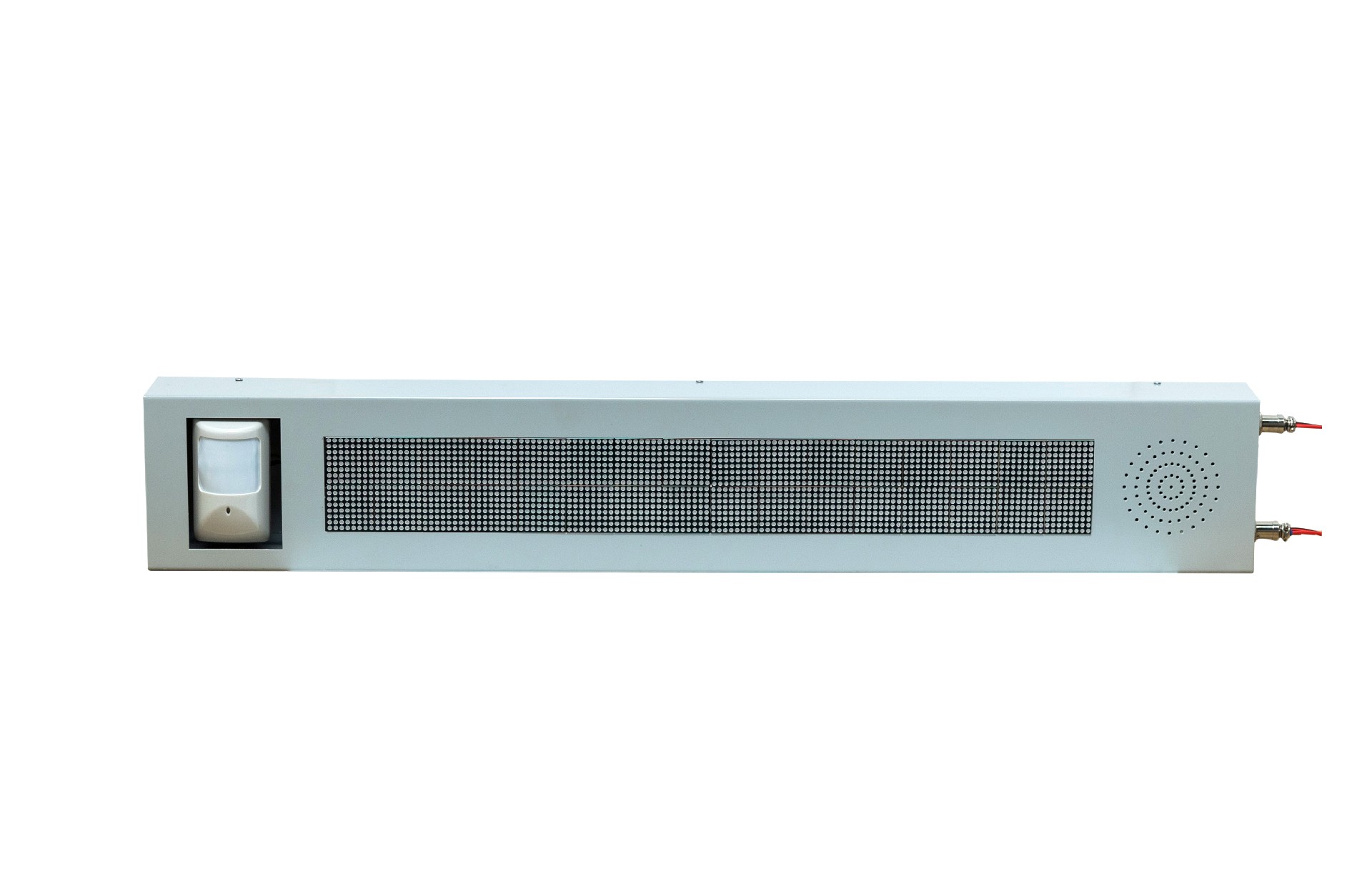

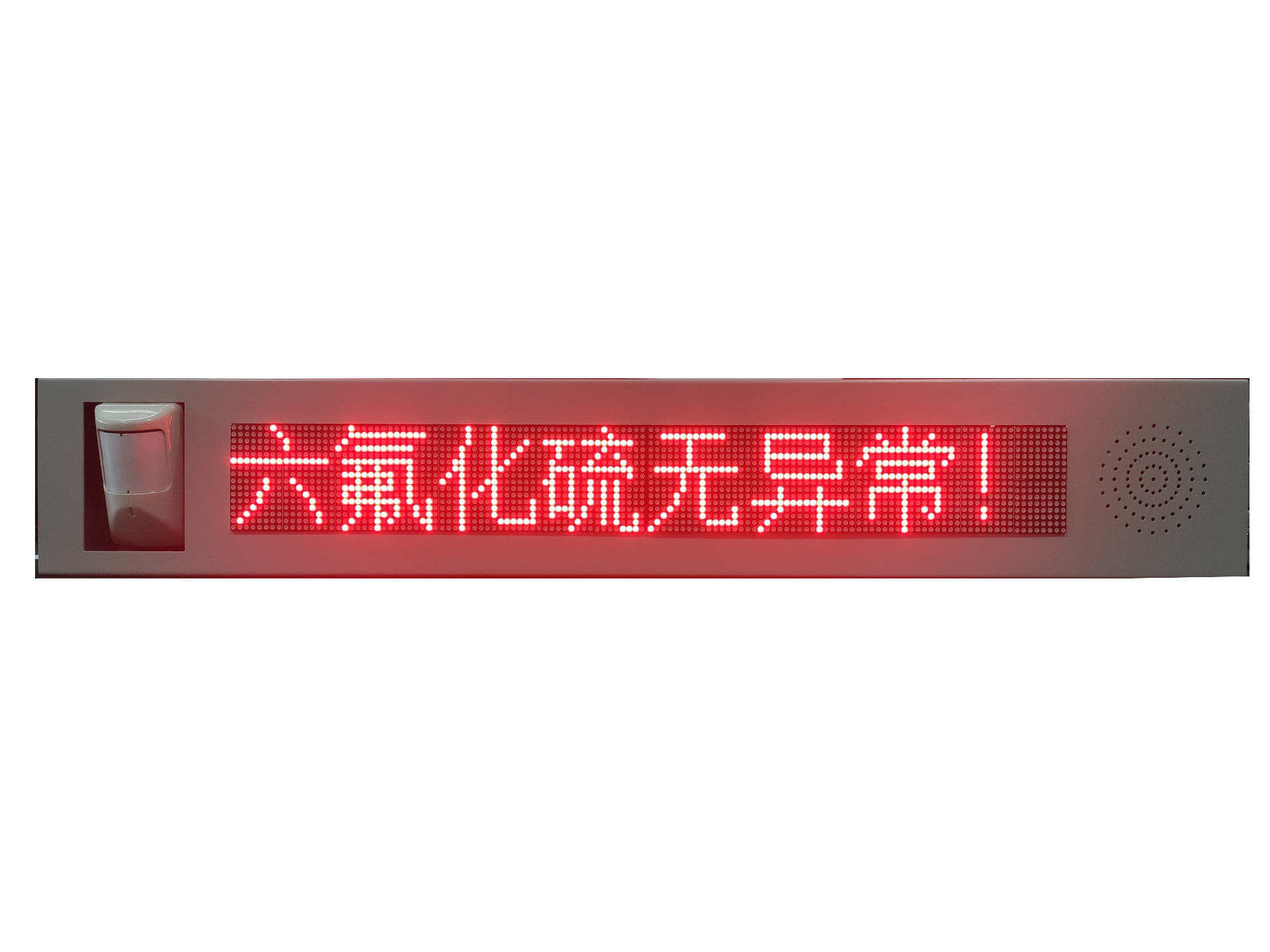

4，LED顯示屏

LED顯示屏由高清點陣屏，語音播報，紅外人休感應組成，modbus通訊接口，實時更新傳感器狀態。

三，技術特點

• 環境中SF6氣體濃度檢測功能

• 環境中氧氣濃度，溫濕度檢測功能

• 環境中所有監測點的遙測和遙信實時顯示功能

• 環境中所有監測點報警信息實時顯示功能

• SF6氣體濃度超標和缺氧報警功能

• 缺氧或SF6濃度超標，強制排風功能

• 報警時風機自動啟動功能

• 定時自動排風功能

• 手動強制開啟或關停全部風機

• 歷史數據報警信息查詢，顯示和存儲功能

• 遙測值歷史曲線趨勢查詢，顯示功能

• 進入GIS室自動播報當前環境狀態功能

• 不同區域多監測點配置功能

• 多點組網功能，可提供通訊規約與變電站后臺數據庫對接（預留）

• 數據遠傳功能，提供通用通信接口，預留與后臺監控及消防系統對接功能（預留）

• 遠程聲光，語音報警功能

• 人體紅外探測感應功能

• 數據遠傳功能

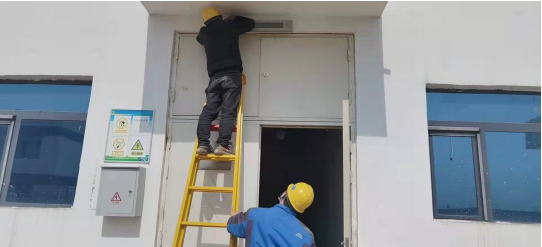

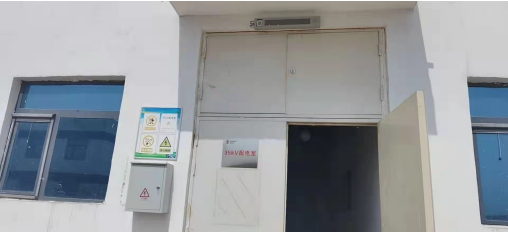

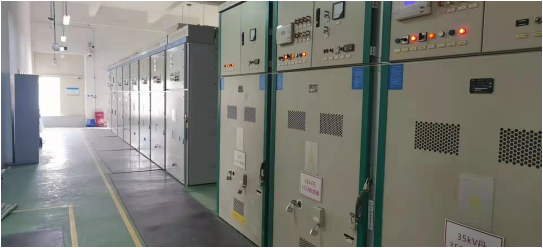

四，應用場景
